Nivelamento Geométrico

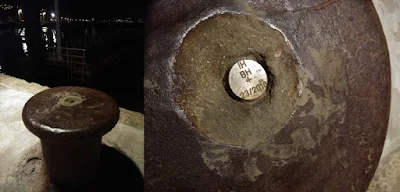

Aqui um exemplar de uma marca de nivelamento geométrico, do Instituto Hidrográfico - Brigada Hidrográfica. Estas marcas têm por base a Rede de Nivelamento Geométrico de Alta Precisão (RNGAP), e a marca original NP 1) situa-se na entrada da cidadela de Cascais.
